该系统主要由 PCIe 高速信号采集卡、 磁盘阵列、 盘控卡、便携式/机架式高性能工控机、采集存储管理软件等组成。系统稳定可靠携带方便、操作简单很适用于外场测试和实验室的数据采集与分析，减少实验的次数，缩短外场试验时间，降低研发费用，有效加快产品的研发进度，缩短研发周期。 ◆ 基于PCIe平台开发 ◆ 2TB-16TB大存储容量可选 ◆ 3.1GB/s 数据流不间断存储 ◆ 最高1GHz 模拟带宽输入
便携式高速信号连续采集存储系统
1. 系统概述
便携式高速信号连续采集存储系统由PCIe高速数据采集卡，连续采集存储模块、磁盘阵列、信号采集存储控制软件、便携式高性能工控机等组成，将采集的数据进行处理并存储至大容量的存储单元，具有数据采集、分析、存储、处理、数据库管理等功能。
2. 主要功能与技术指标
2.1主要功能
1） 数据采集：分辨率8bit 、12bit、14bit、16bit；采样率100MSPS-2GSPS连续采集存储
2） 数据存储：2TB-16TB大容量的数据连续存储单元
3） 数据处理：在板卡FPGA上可进行信号累加平均等算法处理
4） 数据管理：可进行实时数据管理
2.2 主要技术指标
1） 信号采集主要指标
§ 分辨率：8bit 、12bit、14bit、16bi
§ 通道数：1/2/4CH
§ 采样率：100MSPS-2GSPS
§ 输入阻抗：50Ω
§ 输入耦合方式：AC/DC
§ 带宽：满功率带宽1.5GHz
§ 时钟：内/外时钟
§ 输入量程范围： ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V
§ 存储容量：2TB-16TB
§ 连续存储速率：3GB/S
2.3 机械尺寸及重量
1） 机械尺寸：便携式/机架式高性能工控机箱
2） 重量：10kg左右
2.4 工作和储存环境
1） 工作温度：0℃-45℃
2） 储存温度：-10℃-55℃
3. 系统组成及工作原理
3.1系统组成
便携式高速信号连续采集存储系统由PCIe高速数据采集卡，连续采集存储模块、便携式高性能工控机、磁盘阵列、信号采集存储控制软件等组成。如图【1】、图【2】所示：

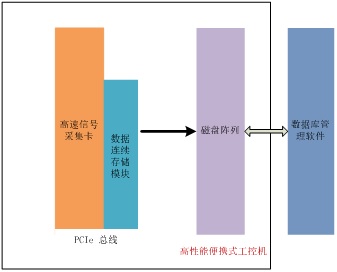

图【1】便携式高速信号连续采集存储系统框图

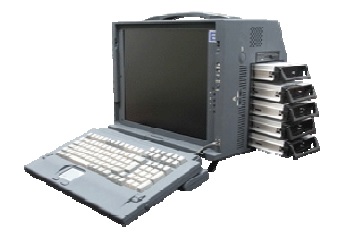

图【2】便携式高速信号连续采集存储系统
信号采集单元由高速A/D信号采集板、数据连续存储模块构成，具有实时采集和连续存储的功能，并可通过板载FPGA对信号进行累加平均，板上开辟了双端口内存，数据通过PCIe 3.0 x8总线，可以最高4GB/s的数据连续传输给磁盘阵列。采集卡具有内/外时钟，时钟参考输入/输出，外触发输入/触发输出功能，如图【3】、【4】所示：

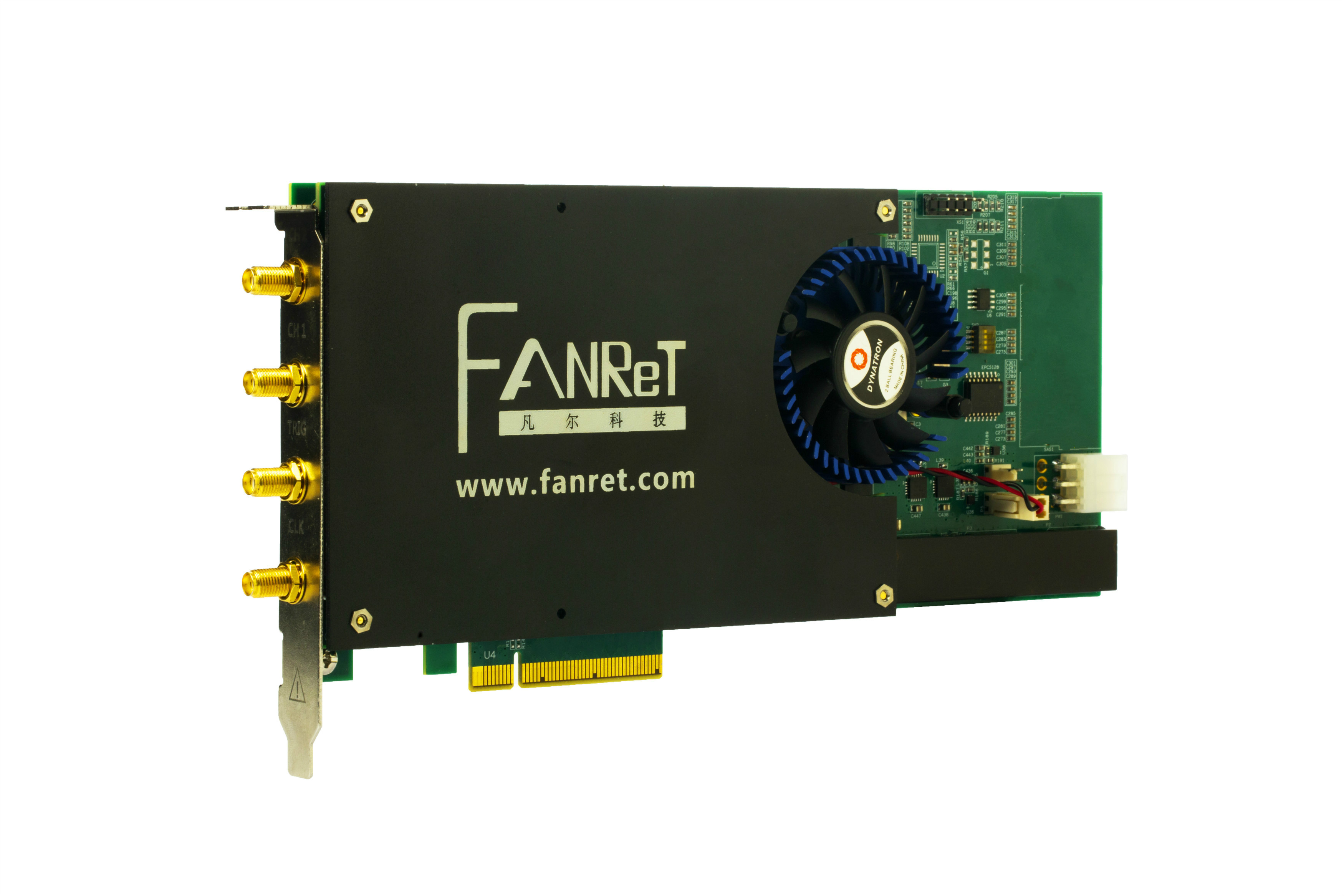

图【3】高速信号采集卡

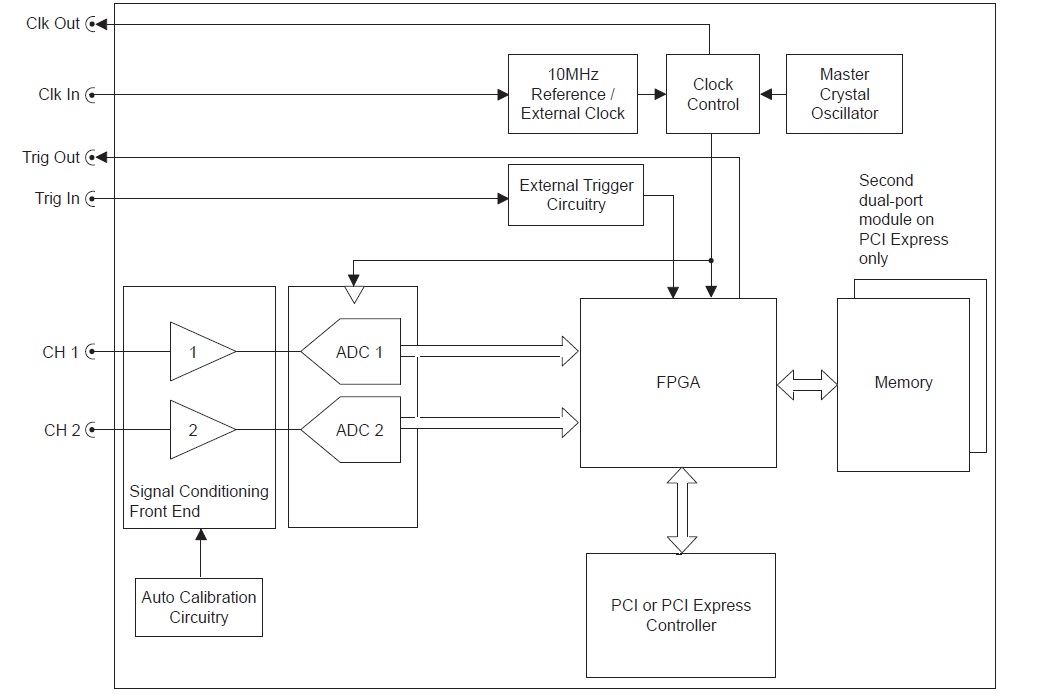

图【4】高速采集卡系统原理图
数据通过PCIe 2.0 X8总线将数据存储到磁盘阵列，磁盘阵列由多块SATA 2.0固态高速硬盘组成，单盘支持1TB容量，读写速率不低于260MB/S,同时支持16个盘并行读写，速度可以达到4GB/S以上。如图【5】所示：
图【5】 磁盘阵列结构图

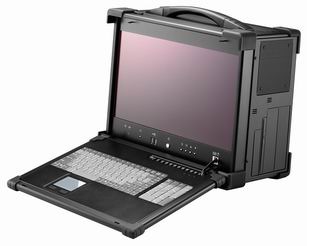

工控机单元的主要技术指标如下：
1）、工控机
1、支持3 PCI-X长扩展槽，2 PCI-E(x16)完整的扩展槽
2、外观尺寸：412 x 330 x 185mm(W*H*D)
3、存储温度：-20 ℃-60 ℃
4、操作温度：0℃-50 ℃
5、电源：600W, 100-240V
6、重量：10Kg (含电源)
2）、其它性能
1、主板：英特尔主板Inter Server Board
2、CPU主频：英特尔 至强CPU Xeon processor 2403 主频18GHz
3、内存：16GB DDRIII
4、硬盘：1TB
5、外部接口：2个网口、2个USB接口、1个VGA口，1个串口
6、操作系统：WindowsXP/win7
3.2信号连续采集存储管理软件

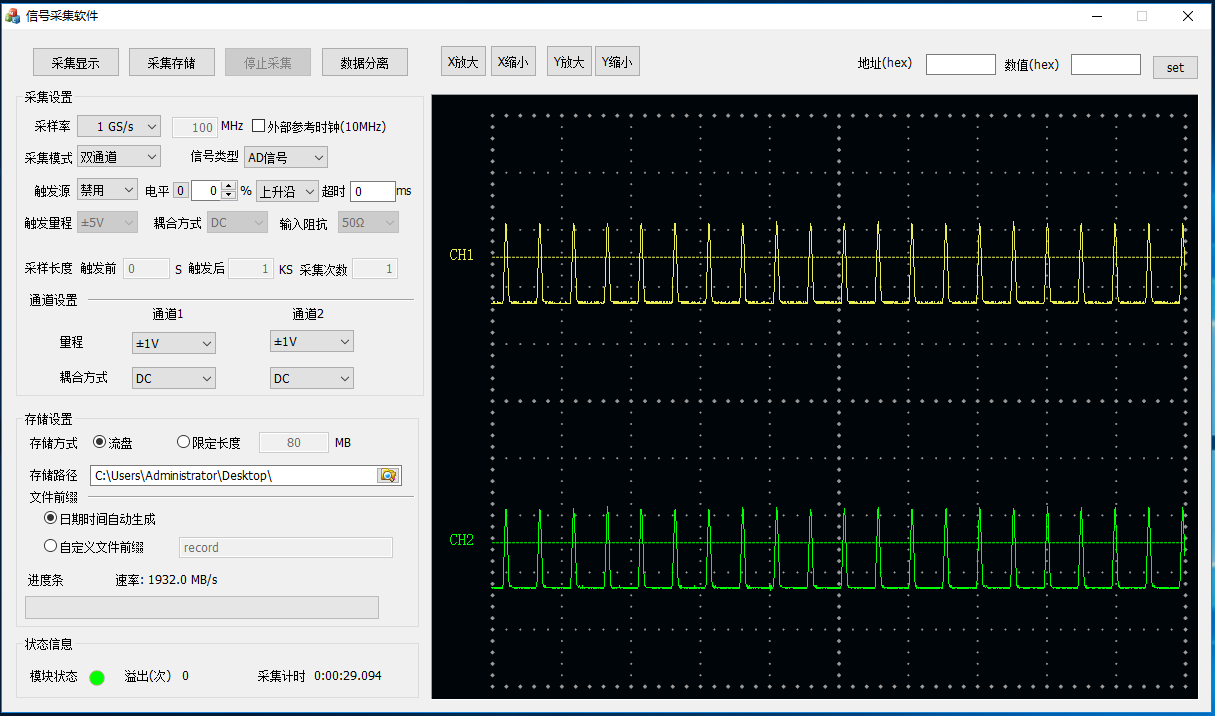

信号连续采集存储管理软件主要完成信号采集处理分析系统参数的设置，数学运算，采集的信号时域显示、波形参数显示、FFT频域显示、三维FFT（时频分析）、信号分析处理：信号累加平均、信号脉压处理、信号解调、信号脉内分析、自动保存和采集延时等，将实时采集的数据导入本地数据库管理系统，实现数据采集、存储、自动分析与管理。
提供用户VC二次开发接口，可添加专用算法和数据处理分析，支持专用信号处理软件、科学计算软件的链接，实现自适应信号处理算法及专用测试系统软件的开发，利用信号数据库进行信号传输特性系统性能优化的研究。如图【6】所示：
雷达信号分析软件无线电生物医学信号分析遥测遥控系统通信信号分析 DVB测试系统爆炸和弹道监测发动机电气测试振动测试声纳测试
